Ürün Açıklaması

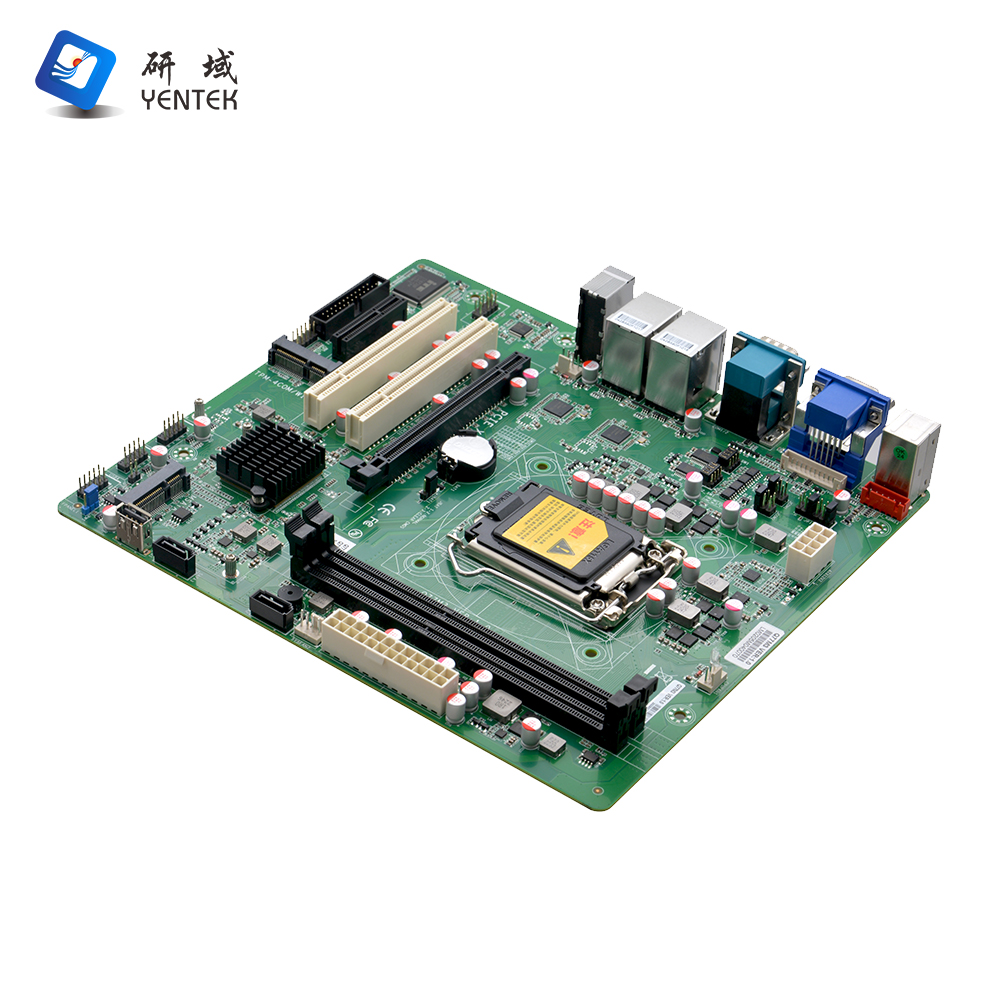

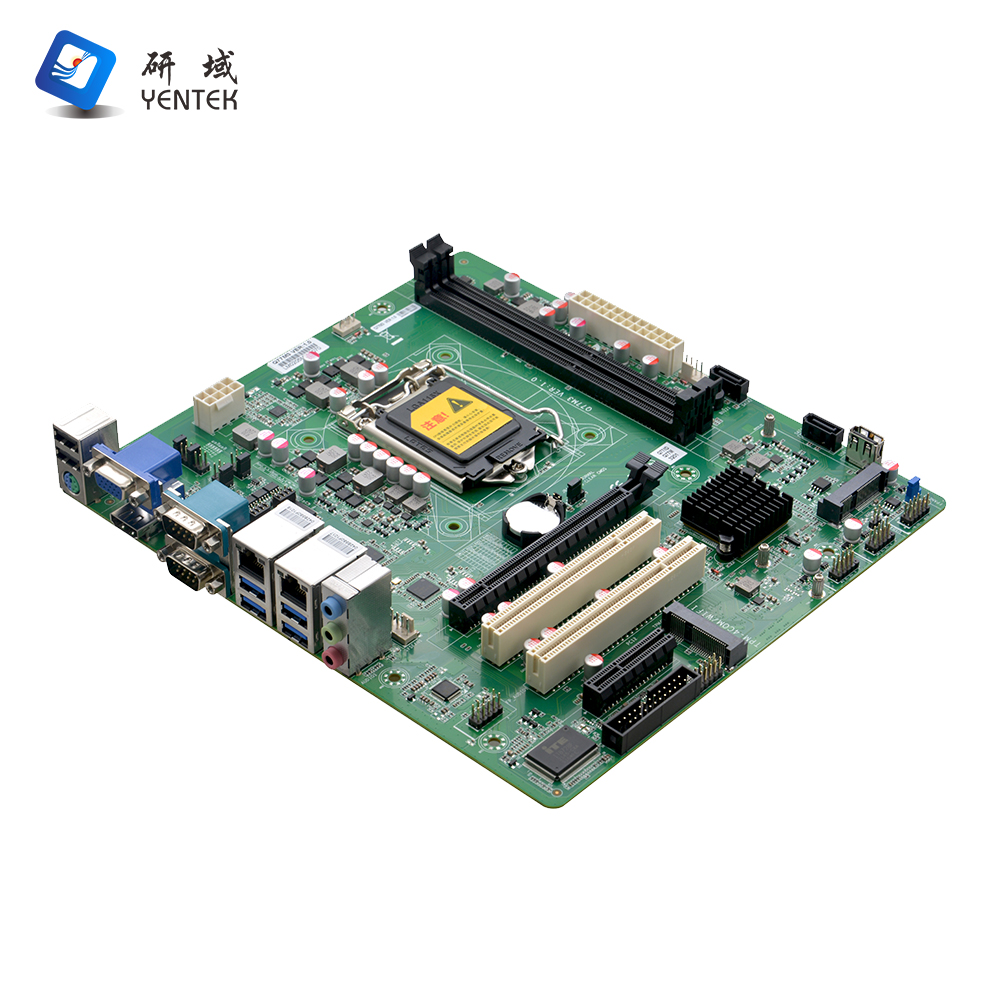

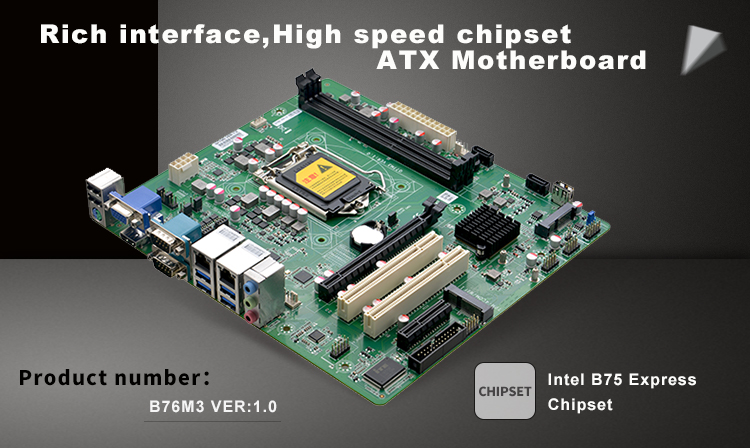

| Ürün modeli | B76M3 VER:1.0 |

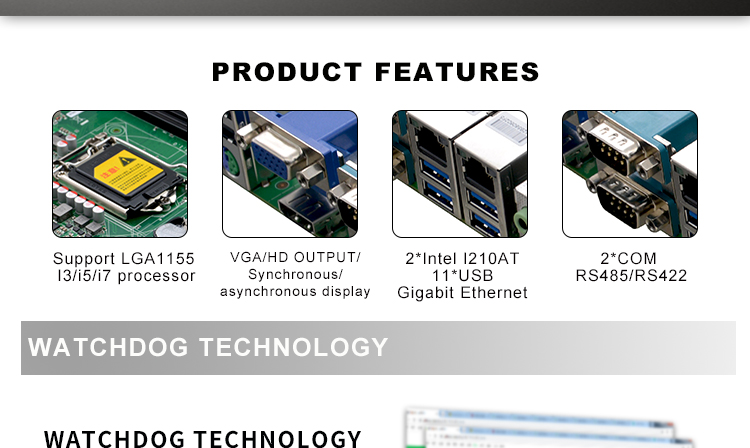

| İşlemci | LGA1155 mimarisi 2./3. Intel® Celeron/Pentium/Core™ i3/i5/i7 işlemcileri destekler |
| Yonga seti | Intel B75 yüksek hızlı yonga seti |
| Hafıza | Maksimum 16 GB'yi destekleyen çift kanallı 1066 mhz, 1333 mhz veya 1600 MHZ için 2 x DDR3 DIMM yuvası |
| Ortaya çıkarmak | 1*VGA bağlantı noktasına ve 1*HD OUTPUT1.4 bağlantı noktasına sahip entegre Intel® HD Grafik denetleyicisi |
| Tek ekran modunu, çift ekran modunu ve genişletilmiş modu destekler | |
| Ağ | 2*Intel® WGI210AT Gigabit ağ adaptörü, ağ uyandırma ve PXE işlevlerini destekler |
| Mağaza | 2 * SATA 2.0 sabit disk arayüzü, 3 Gbps'ye kadar SATA arayüzü iletim hızı |
| 1 * MSATA SSD arayüzü, 6 Gbps'ye kadar iletim hızı | |
| Ses frekansı | Entegre ALC888S 7.1+2 hi-Fi ses denetleyicisi, Mikrofon desteği, Hat çıkışı, hat girişi |

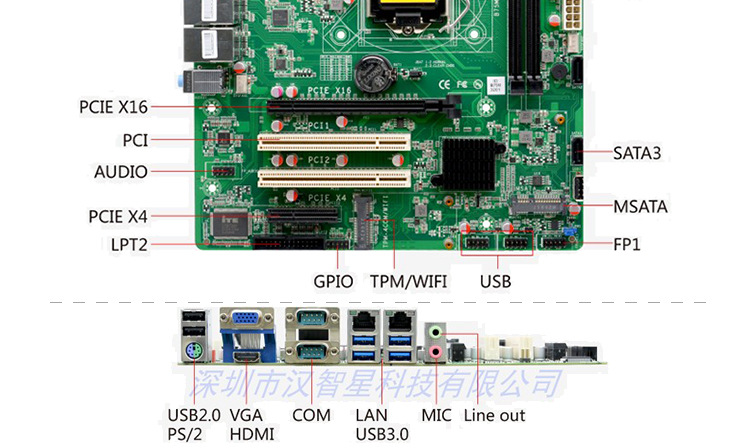

| Genleşme | 1 adet PCIE x16 |
| 1 adet PCIE x4 | |
| 2*PCI | |
| 1*Mini-PCIE, WiFi desteği (isteğe bağlı TPM-4COM, 4 seri bağlantı noktasına genişletilebilir) | |

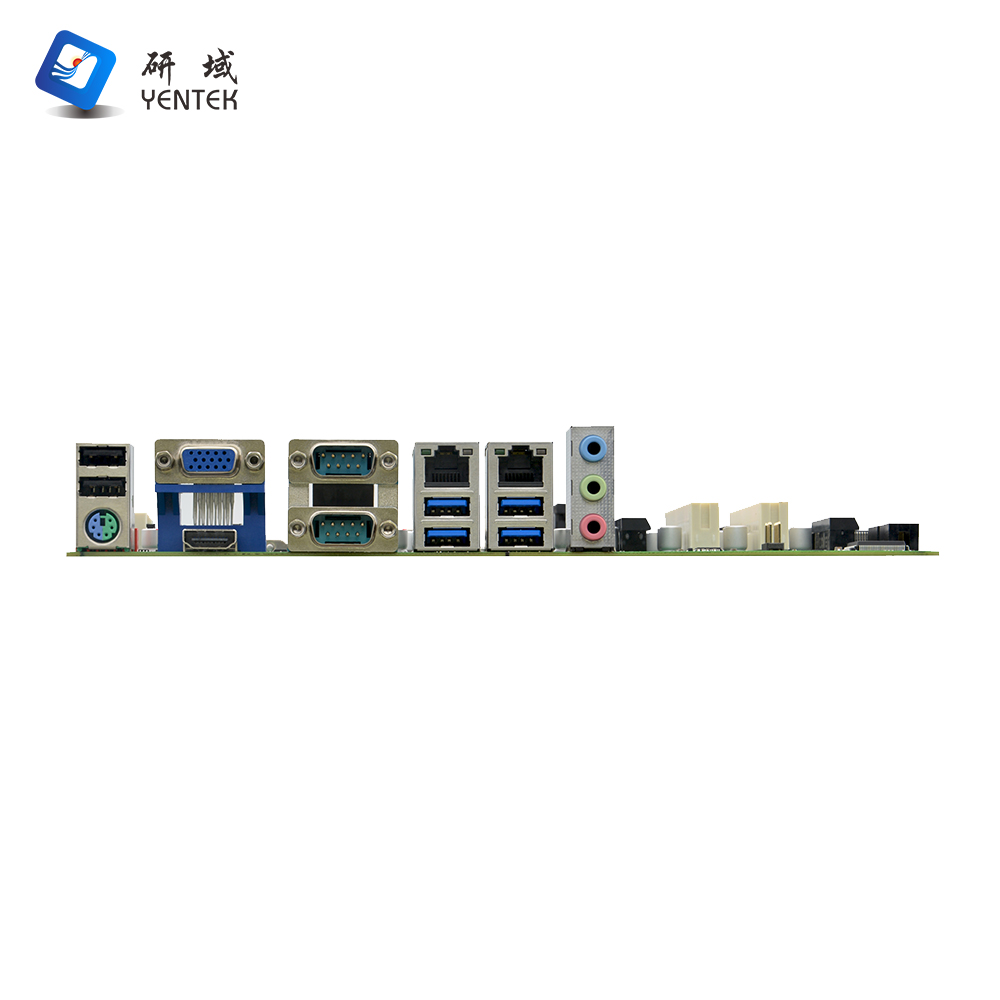

| Arka paneldeki G/Ç bağlantı noktaları | 1* PS/2 klavye ve fare arayüzü |
| 1 x VGA ekran bağlantı noktası | |
| 1* HD ÇIKIŞ ekran arayüzü | |
| 2* RS232 seri port,COM1/2, 5V/12V güç fonksiyonunu destekler,COM1/2, RS485/422 fonksiyonunu destekler | |
| 2* USB 2.0 bağlantı noktası | |
| 4* USB 3.0 arayüzü | |
| 2* RJ45 Gigabit ağ arayüzü | |
| 1* Hat çıkış arayüzü (yeşil), 1* MIC arayüzü (kırmızı), 1* Hat-Giriş arayüzü (mavi) | |

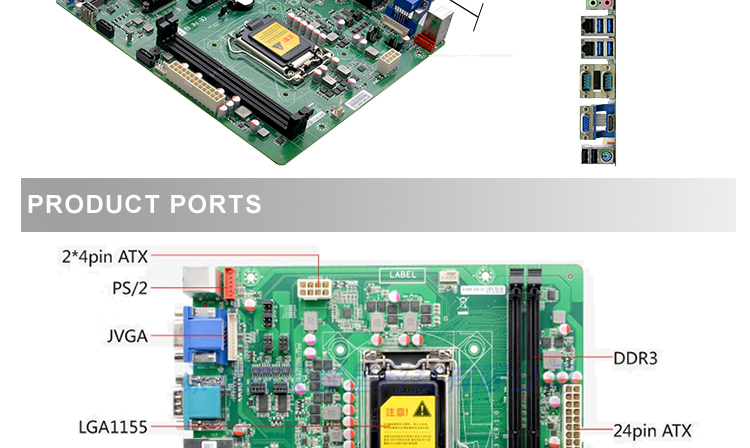

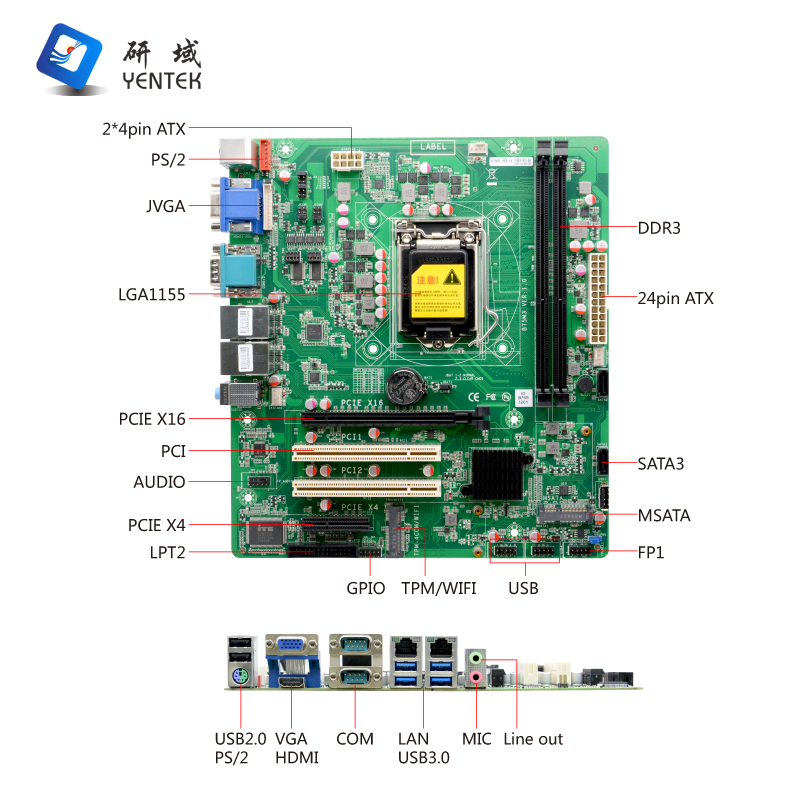

| Dahili G/Ç arayüzü | 1*PS/2 klavye ve fare arayüzü 1*6pin sıra pinleri |
| 1*JVGA1 arayüzü, 1*12pin sıra pini, harici VGA ile aynı sinyal | |
| 1*LPT yazdırma bağlantı noktası 2*13pin sıra pimleri | |
| 1 * ön ses arabirimi 2 * 5 pinli sıra pimleri | |
4*USB 2.0 bağlantı noktası 2*5Pin sıra pimleri | |
| 1*USB2.0 bağlantı noktası USB TİP-A | |
| 1* TPM bağlantı noktası 2*8pin sıra pimleri | |
| 1* Ön panel işlev düğmeleri ve gösterge bağlantı noktaları 2*5 pinli sıra pimleri | |
| 1*24pin ATX güç girişi arayüzü | |
| 1*4pin ATX güç girişi arayüzü | |
| Fan arayüzü | 1*4pin CPU akıllı fan arayüzü, 2*4pin sistem akıllı fan arayüzü |
| GPIO | Dört giriş/çıkış GPIO işlevini destekler |
| BIOS | 64Mb Flaş ROM |

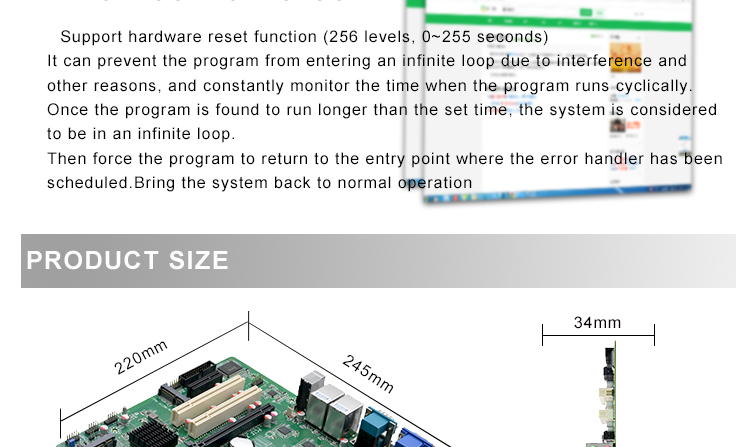

| Bekçi köpeği | Donanım sıfırlama fonksiyonunu destekleyin (256 seviye, 0~255 saniye) |
| İşletim sistemi | Windows 7/Linux |
| Güç kaynağı türü | 24Pin ATX güç kaynağı |
| Çalışma sıcaklığı | -10°C ila 60°C |
| Depolama sıcaklığı | -20°C ila 70°C |
| Çalışma nemi | %5-%90 bağıl nem, yoğunlaşma yok |

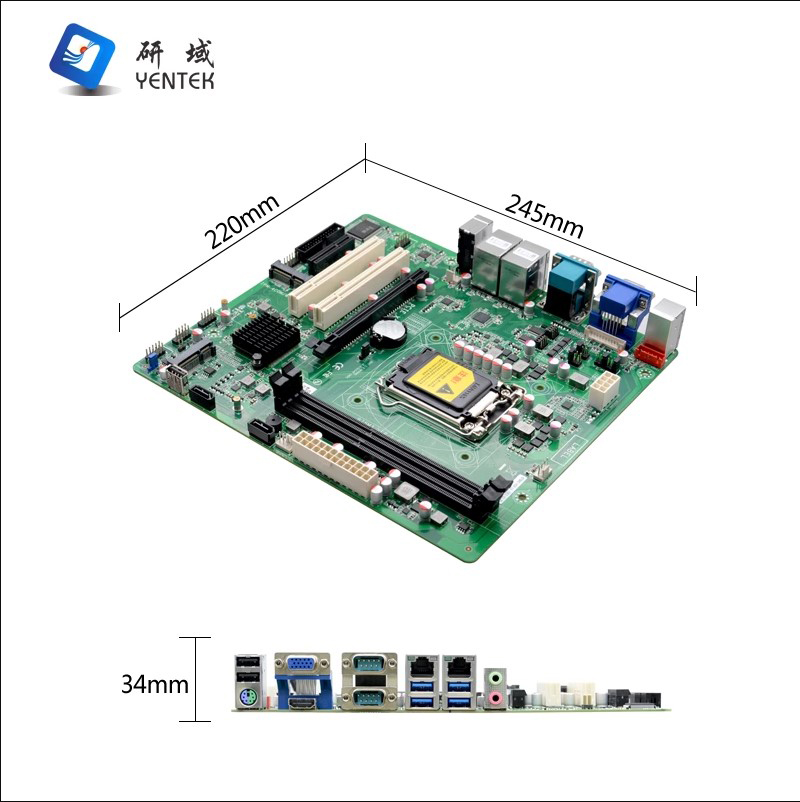

| Boyut | 245mm * 220mm (ATX) |
Sipariş Bilgileri
| HAYIR. | Modeli | İşlemci | Yonga seti | Hafıza | VGA'nın | HD ÇIKIŞ | LAN | USB | COM | RS485/RS422 | Güç |
| 1 | B75M3 VER:1.0 | LGA1155 | B75 | 2*DDR3 | 1 | 1 | 1*I211AT 1*I219V | 11 | 2 | COM1 / COM2 | ATX |
| 2 | Q77M3 VER:1.0 | LGA1155 | S77 | 2*DDR3 | 1 | 1 | 2*I210AT | 11 | 2 | COM1/ COM2 | ATX |
| 3 | B76M3 VER:1.0 | LGA1155 | B75 | 2*DDR3 | 1 | 1 | 2*I210AT | 11 | 2 | COM1/ COM2 | ATX |
